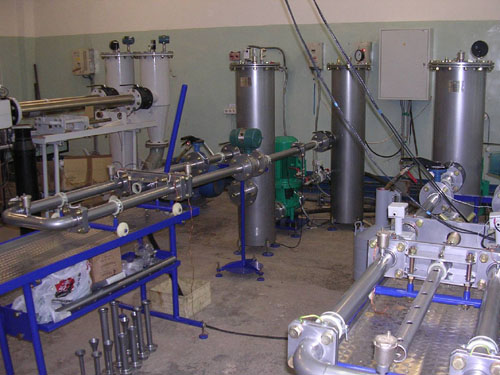

Установка поверочная малогабаритная МПУ "СЭМ" предназначена для настройки, калибровки и поверки средств измерения расхода и объема жидкости различных типов методом сличения.
Установка может быть использована в государственных метрологических службах и метрологических службах юридических лиц для поверки средств измерений, применяемых, в том числе, для целей коммерческого учета.
mpu nov
 МПУ СЭМ выпускается двух типов: МПУ СЭМ-1 и МПУ СЭМ-2,
 отличающихся наличием или отсутствием контура объемных измерений.
 Основные технические характеристики: диаметры поверяемых    первичных преобразователей расхода Ду10 - Ду150.
 Диапазон  воспроизводимых расходов от 0,02 до 200 м3/ч.
 Максимальное количество; первичных преобразователей,
 монтируемых одновременно: от 1 до 8 в  зависимости от типоразмера и комплектации.
     Габаритные размеры установки: ширина - 1м, высота - 1,8м,
 длина от 6 м до 8м - в зависимости от количества
 установленных одновременно поверяемых расходомеров.
       Межповерочный интервал - 1 год.  Установка имеет свидетельство об утверждении типа средств измерения
 RU.C.29.556.A № 63034, выданное Федеральным агентством по
 техническому регулированию и метрологии, зарегистрирована в
 Государственном реестре средств измерений под № 64632-16 и
 допущена к применению в Российской Федерации.


      Основные метрологические характеристики установок

Наименование МПУ «СЭМ»- 016 МПУ «СЭМ»- 050 МПУ «СЭМ»- 200
Диапазон воспроизводимых расходов при методе сличений не менее чем, м3/ч: для основного трубопровода для обводных трубопроводов"

От 2,0 до 16

От 0,02 до 2,0



От 2 до 50

От 0,02 до 2,0

От 10 до 200

От 2,0 до 16

От 0,02 до 2,0

Пределы допускаемой относительной погрешности измерения объема и объемного расхода методом сличений, % (в диапазоне расходов, м3/ч)

±0,3 (от 0,1 до 16)

±0,5 (от 0,04 до 0,1)

±1,0 (от 0,02 до 0,04)

±0,3 (от 0,1 до 50)

±0,5 (от 0,04 до 0,1) ±1,0 (от 0,02 до 0,04)

±0,3 (от 0,1 до 200)

±0,5 (от 0,04 до 0,1)

±1,0 (от 0,02 до 0,04)

Диапазон воспроизводимых расходов при объемном методе не менее чем, м3/ч: от 0,02 до 8 от 0,02 до 25 от 0,02 до 50
Пределы допускаемой относительной погрешности измерения объема и объемного расхода объемным методом, %: ±0,15
Диапазон температур поверочной жидкости при объемном методе, °С от 10 до 30
Нестабильность усредненного значения расхода не более, % ±0,3
Пределы допускаемой относительной погрешности задания и измерения интервалов времени, % ±0,01
Максимальное давление воды при работе по методу сличений, МПа 0,6
Электропитание от сети переменного тока напряжением, В частотой, Гц 220 (+22/-33) и 380 (+38/-57) 50 (±1)
Потребляемая мощность, кВ А, не более 5 15 25
