Основные особенности:
- Полнопроходной расходометр, не имеющий тела обтекания
- Заменяет механические счетчики воды
- Используется как автономный счетчик или в качестве преобразователя расхода в составе измерительных систем
- Не требует магнитно-механических фильтров
- Режим работы - круглосуточный
- Габаритные размеры электронного блока 150x85x55 мм
- Средний срок службы - 12 ЛЕТ
- выполняется с различными диаметрами условного прохода, Dу (табл. 1);
- базовое исполнение (П - преобразователь или И - измеритель объемного расхода жидкости);
- вид выходного сигнала (ЧУ - частотный унифицированный с нулевой частотой, ЧК - частотный, кратный пределу по расходу, ЧН - частотный унифицированный с ненулевой начальной частотой, ЧИ - числоимпульсный);
- конструктивное исполнение: в едином с датчиком корпусе или электронный блок расходомера изготавливается в отдельном от датчика корпусе (до 50 м
ГОСРЕЕСТР СРЕДСТВ ИЗМЕРЕНИЙ N22324-09. Свидетельство об утверждении типа продлено приказомФедерального агентства по техническому регулированию и метрологии от 25 апреля 2014 г. №518.
Значение объемного расхода, определенное за интервал времени, значение объема нарастающим итогом за время от начальной установки, время наработки, сообщение об обнаружении нештатной ситуации может отображаться как на жидкокристаллическом индикаторе, так и выдаваться на цифровой выход (RS-232/RS-485).
Таблица 1
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Ду,мм | Верхний предел измерения Gmax, м3/час | Диапазон изменения выходного сигнала | Вес импульса Кр, м3/имп | ||
|---|---|---|---|---|---|
| Fmin÷Fmax, Гц | Fmin÷Fmax, Гц | Fmin÷Fmax, Гц | |||
| 10 | 2,5 | 0÷1000 | 100÷1100 | 0÷2500 | 10-5 |
| 15 | 6,3 | 0÷630 | 10-5 | ||
| 20 | 12,5 | 0÷1250 | 10-4 | ||
| 25 | 16 | 0÷1600 | 10-4 | ||
| 32 | 31,5 | 0÷3150 | 10-4 | ||
| 40 | 50 | 0÷500 | 10-4 | ||
| 50 | 63 | 0÷630 | 10-3 | ||
| 65 | 125 | 0÷1250 | 10-3 | ||
| 80 | 160 | 0÷1600 | 10-3 | ||
| 100 | 250 | 0÷2500 | 10-3 | ||
| 125 | 400 | 0÷400 | 10-3 | ||
| 150 | 630 | 0÷630 | 10-3 | ||
Таблица 2
| Вариант исполнения по точности | Основная относительная погрешность измерения объемного расхода и объема в диапазоне расходов в % от предела измерения, % | Дополнительная температурная погрешность% на 10 °C | |||
|---|---|---|---|---|---|
| 100÷10 | 10÷2 | 2÷1 | 1÷0,5 | ||
| 1 | ±1,0 | ±1,5 | ±2,0 | - | ±0,15 |
| 2 | ±0,5 | ±1,0 | ±1,5 | ±2,0 | ±0,1 |
| 3 | ±0,3 | ±0,5 | ±0,5 | ±1,5 | ±0,1 |
Скачать Руководство по эксплуатации счетчика-расходомера СЭМ-01
Купить счетчик-расходомер СЭМ-01 можно, позвонив по тел. 8(383) 209-14-38, 209-14-51
 |
 |
 |
|
одноразовые
|

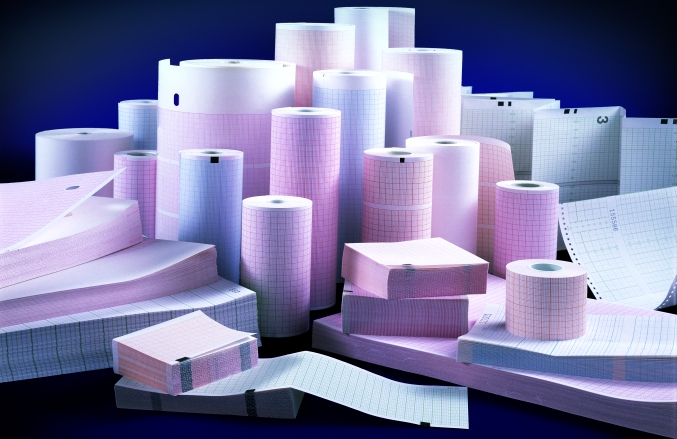

многоразовые | Бумага для ЭКГ |
|
|
 |
 |

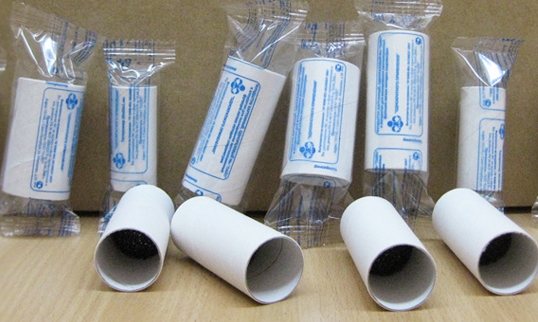

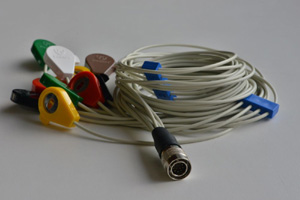

| Мундштуки | Кабели отведения | Гели для ЭКГ и УЗИ |
