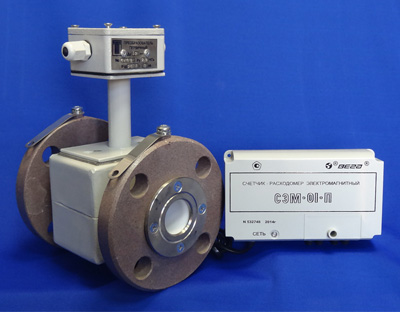

Счетчики-расходомеры СЭМ-01

semm01



 Основные особенности:

  • Полнопроходной расходометр, не имеющий тела обтекания
  • Заменяет механические счетчики воды
  • Используется как автономный счетчик или в качестве преобразователя расхода в составе измерительных систем
  • Не требует магнитно-механических фильтров
  • Режим работы - круглосуточный
  • Габаритные размеры электронного блока 150x85x55 мм
  • Средний срок службы - 12 ЛЕТ
  • выполняется с различными диаметрами условного прохода, Dу (табл. 1);
  • базовое исполнение (П - преобразователь или И - измеритель объемного расхода жидкости);
  • вид выходного сигнала (ЧУ - частотный унифицированный с нулевой частотой, ЧК - частотный, кратный пределу по расходу, ЧН - частотный унифицированный с ненулевой начальной частотой, ЧИ - числоимпульсный);
  • конструктивное исполнение: в едином с датчиком корпусе или электронный блок расходомера изготавливается в отдельном от датчика корпусе (до 50 м

ГОСРЕЕСТР СРЕДСТВ ИЗМЕРЕНИЙ N22324-09. Свидетельство об утверждении типа продлено приказомФедерального агентства по техническому регулированию и метрологии от  25 апреля 2014 г. №518.

Значение объемного расхода, определенное за интервал времени, значение объема нарастающим итогом за время от начальной установки, время наработки, сообщение об обнаружении нештатной ситуации может отображаться как на жидкокристаллическом индикаторе, так и выдаваться на цифровой выход (RS-232/RS-485).

Таблица 1

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Ду,ммВерхний предел измерения Gmax, м3/часДиапазон изменения выходного сигналаВес импульса Кр, м3/имп
Fmin÷Fmax, ГцFmin÷Fmax, ГцFmin÷Fmax, Гц
10 2,5 0÷1000 100÷1100 0÷2500 10-5
15 6,3 0÷630 10-5
20 12,5 0÷1250 10-4
25 16 0÷1600 10-4
32 31,5 0÷3150 10-4
40 50 0÷500 10-4
50 63 0÷630 10-3
65 125 0÷1250 10-3
80 160 0÷1600 10-3
100 250 0÷2500 10-3
125 400 0÷400 10-3
150 630 0÷630 10-3

Таблица 2

Вариант исполнения по точностиОсновная относительная погрешность измерения объемного расхода и объема в диапазоне расходов в % от предела измерения, %Дополнительная температурная погрешность% на 10 °C
100÷1010÷22÷11÷0,5
1 ±1,0 ±1,5 ±2,0 - ±0,15
2 ±0,5 ±1,0 ±1,5 ±2,0 ±0,1
3 ±0,3 ±0,5 ±0,5 ±1,5 ±0,1

 Скачать Руководство по эксплуатации счетчика-расходомера СЭМ-01

        Купить счетчик-расходомер СЭМ-01 можно, позвонив по тел. 8(383) 209-14-38, 209-14-51
